Основным профессиональным заболеванием, связанным с вредным воздействием акустических факторов на современных промышленных предприятиях является нейросенсорная тугоухость. В практике медицины труда дано определение данного профессионального заболевания как потери слуха, вызванной поражением структур внутреннего уха, преддверно-улиткового нерва или центральных отделов слухового анализатора (в стволе и слуховой коре головного мозга).
В гигиене труда под профессиональной нейросенсорной тугоухостью понимают постепенное снижение остроты слуха, обусловленное длительным (многолетним) воздействием производственного шума (преимущественно высокочастотного). В России профессиональная тугоухость в структуре профессиональной патологии составляет 9-12% и занимает 3-е место после поражения нервной системы и опорно-двигательного аппарата и профессиональной пылевой патологии.
КЛИНИЧЕСКИЕ ПРОЯВЛЕНИЯ ВЛИЯНИЯ ШУМА НА ЗДОРОВЬЕ РАБОТНИКОВ
Длительное воздействие производственного шума на организм работающих характеризуется специфическим поражением слухового анализатора и неспецифическим поражением нервной, сердечно-сосудистой, пищеварительной и эндокринной систем и полиморфностью клинической картины.

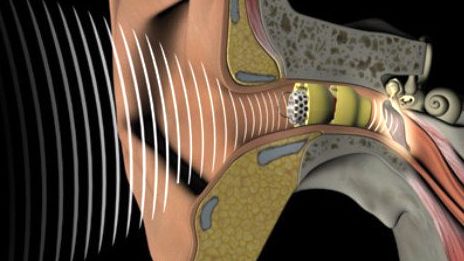

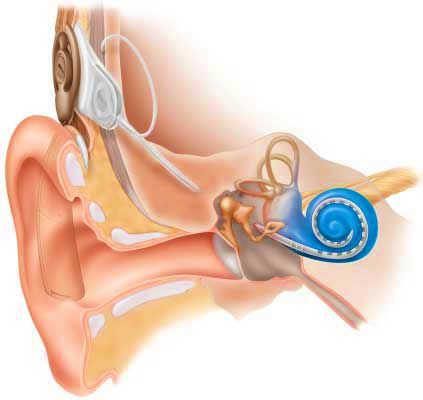

Анатомия человеческого уха ― очень сложная система, чем это может показаться на первый взгляд. Слуховой анализатор человека способе улавливать и производить обработку звуковых колебаний в диапазоне от 20Гц до 20кГц. Это составляет приблизительно 10 октав. Особенно впечатляет уровень шума, переносимый нашим слуховым аппаратом, в коэффициентом отношении ― в 6 раз (180Дб) превышающий уровень восприятия. Органы слуха ― это самые чувствительные из современных датчиков. Постоянный шум любого происхождения может быть утомительным для работников предприятия. Особо необходимо обращать внимание на сильные источники шума, которые могут повредить нежные волосковые клетки ушной раковины в области внутреннего уха.
В человеческой ушной раковине сосредоточено приблизительно 50 000 волосковых клеток, связанных между собой ― на каждый квадратный миллиметр внутреннего уха приходится от 900 до 1000. Поэтому физиологические изменения, которые могут происходить в слуховом аппарате человека от вредного воздействия вибро-акустических факторов производственной среды и трудового процесса, к сожалению, во многих случая часто носят необратимый характер. Часто нарушение норм защиты от шума влечет за собой потерю здоровья, а иногда и жизни. Защита слуха очень сложная проблема, хотя бы потому, что чрезмерная изоляция рабочего от внешних шумов может привести к самым нежелательным последствиям. Например, работник окажется не в состоянии услышать сигнал пожарной тревоги или звук работы двигателя малошумного автопогрузчика.
Орган слуха ― чрезвычайно чувствительный аппарат, созданный природой для восприятия звуковых колебаний воздушной среды. Нервные центры органа слуха имеют сложную и многообразную связь с другими нервными центрами, которые управляют рядом жизненно важных функций в организме (сосудистым, зрительным, дыхательным, двигательным и др.).
― Технологические процессы каких отраслей экономики являются наиболее шумными и оказывают наиболее вредное влияние на организм работников?
― К числу шумоопасных производств относятся добывающая, дерево-, металло-, камнеобрабатывающая промышленность, ткацкое производство, машино-, авиа-, судостроение и другие. Шумоопасные профессии: высокая степень тугоухости встречается у кузнецов, обрубщиков, чеканщиков, медников, авиационных мотористов. К числу шумоопасных профессий относятся также горнорабочие, проходчики, шахтеры, клепальщики, шлифовщики, полировщики, бетонщики, наждачники, заточники, слесари, котельщики, молотобойцы, жестянщики, листоправы и другие. Также в настоящее время профессиональное снижение слуха возможно у работников таких достаточно новых профессий, как диджеи, операторы call-центров и т.д.
― Какое технологическое оборудование является источником вредных виброакустических факторов?
― Источниками шума являются двигатели, насосы, компрессоры, турбины, пневматические инструменты, молоты, дробилки, станки и др. Действие производственного шума во многих случаях сочетается с воздействием вибрации, пыли, токсических и раздражающих веществ, неблагоприятных факторов микро- и макроклимата, с вынужденным неудобным, неустранимым рабочим положением тела, физическим перенапряжением, повышенным вниманием, нервно-эмоциональным перенапряжением, что ускоряет развитие патологии и обусловливает полиморфизм клинической картины. Сочетание обоих неблагоприятных факторов дает неблагоприятный эффект в 2,5 раза чаще, чем воздействие одного фактора.
― В каких случаях снижение слуха работника можно квалифицировать в качестве профессиональной нейросенсорной тугоухости?
― Врачи-гигиенисты профессиональное снижение слуха относятся к сенсорно-невральной (перцепционной) тугоухости. Под этим термином подразумевают нарушение слуха звуковоспринимающего характера. Анамнестические данные, отоскопия, акуметрия, аудиометрия и другие исследования позволяют дать оценку степени и характера поражения слуха. Постепенное развитие тугоухости характерно для шумового воздействия. Жалобы рабочих на головную боль, шум в голове, раздражительность могут появиться уже в первые годы работы в условиях шума н вибрации. Жалобы не являются специфическими для поражения слухового анализатора, а характеризуют собой реакцию организма на воздействие шумовибрационного фактора. Ощущение шума в ушах порой носит мучительный характер, а иногда субъективные шумы отсутствуют.
― Как вовремя, на начальной стадии, распознать работнику начало возникновения этого опасного заболевания?
― При профессиональной тугоухости в начальной стадии заболевания восприятие низких и средних звуковых частот, а также шепотной речи почти не изменяется. Рабочие в этой стадии не замечают имеющегося у них понижения слуха. Субъективное ощущение понижения слуха наступает по мере прогрессирования процесса, т.е. снижения восприятия в области звуковых частот 500, 1000, 2000 Гц (речевой диапазон), которое обычно развивается медленно и постепенно увеличивается со стажем работы в данной профессии.
― Какие методы во врачебной практике применяются для диагностики профессиональных заболеваний органов слуха?
― Для оценки профессионального снижения слуха включают определение восприятия речи. Речевая и пороговая тональная аудиометрия позволяет дать в основном количественную оценку повреждения слуха. Для определения локализации поражения в слуховом анализаторе применяются надпороговые аудиологические тесты: измерение дифференциальных порогов интенсивности тона или ускорения нарастания и выравнивания громкости ― феномен рекрюитмента, аудиометрия в условиях маскирующего шума и аудиометрия в расширенном диапазоне звуковых частот и на восприятие ультразвука.
― Часто бытует мнение о том, что шумные производства негативно действуют только на органы слуха работников, на это, как правило, обращают первоочередное внимание и работники, и врачи. Существуют какие-либо еще профессиональные риски шумового повреждения здоровья работников, кроме снижения слуха?
― При систематическом воздействии интенсивного шума могут возникать функциональные нарушения деятельности нервной и сердечно-сосудистой системы, проявляющиеся обычно в виде умеренно выраженного синдрома неврастении, реже в виде синдрома вегетативно-сосудистой дисфункции. В клинической картине этих лиц основными жалобами являются: головная боль тупого характера, нередко с локализацией в лобной и височной областях; чувство тяжести и шума в голове, возникающее к концу работы или после нее; головокружение при перемене положения тела.
Наблюдаются также повышенная раздражительность и слезливость, нарушения сна (часто прерывистый сон, бессонница; реже сонливость), повышенная утомляемость, ноющие боли и неприятные ощущения в области сердца, снижение памяти, потливость. Объективно при этом нередко обнаруживают снижение вестибулярного анализатора, мышечную слабость, тремор век, мелкий тремор пальцев вытянутых рук, снижение сухожильных рефлексов. Наблюдается легкое снижение поверхностной, в основном болевой чувствительности в дистальных отделах рук и ног. Отмечается неустойчивость пульса и артериального давления, особенно в период пребывания в условиях шума. К концу рабочей смены обычно замедляется пульс, повышается артериальное давление. На электрокардиограмме выявляются изменения, свидетельствующие об экстракардиальных нарушениях: синусовая брадикардия, тенденция к замедлению внутрижелудочковой или предсердно-желудочковой проводимости. Иногда наблюдается наклонность к спазму капилляров конечностей и артерий глазного дна, а также к повышению периферического сопротивления.
ПСИХОСОЦИАЛЬНЫЕ ПРОБЛЕМЫ БОЛЬНЫХ ПРОФЕССИОНАЛЬНОЙ ТУГОУХОСТЬЮ
Трудности в восприятии информации на слух и при общении, возникающие в результате тугоухости из-за воздействия виброакустических факторов производства, пострадавшие работники, как правило, объясняют другими причинами, например, загруженностью операциями и нехваткой времени для общения, снижением внимания, замкнутостью, погруженностью в процесс работы. Однако снижение уровня слуха сначала не так очевидно, как внешние проявления инцидентов на производстве ― падений, ушибов, травм конечностей и т.д.
Особенности развития нейросенсорной тугоухости:
― внутренние травмы уха невидимы, и пострадавшие от акустических травм не считают, что они получили физическую травму в результате шума;
― cама по себе тугоухость коварно прогрессирует.
Фактическое ежедневное повышение слухового порога после звукового воздействия из-за шума на рабочем месте существенно затрудняет своевременное выявление необратимых изменений слуха. Лица, подвергающиеся воздействию шума, никогда не осознают ощутимых ухудшений способности слышать. В действительности у большинства работников, подвергающихся ежедневному вредному уровню шума, повышение слухового порога составляет порядка одного децибела за каждый год воздействия.
Когда тугоухость становится симметричной и прогрессирующий, у страдающего работника пропадает внутренний критерий, по которому можно судить о приобретенном дефиците слуховой функции. В результате этой коварной эволюции тугоухости у людей происходит изменение в привычках, они стараются избегать ситуаций, в которых они попадают в неловкое положение, не связывая при этом такие изменения со своими проблемами в области слуха.
Симптомы тугоухости весьма неясны и обычно принимают форму потери распознавания частоты звука, то есть, недостаточную способность различать два или более одновременных звуковых сигнала при более сильной маскировке одного сигнала другим (ми). В частности, это явление вызывает различной степени трудности при ведении беседы, когда присутствует фоновый шум, который создается другими разговаривающими, работой акустических колонок радиоустановок, двигателей транспорта и т.д.
Другими словами, способность слышать у людей, страдающих от недостаточного распознавания частоты звука, является отражением окружающих условий в каждый конкретный момент. Например, страдающий от тугоухости человек, связывает свои проблемы со слухом с фоновым шумом, плохой артикуляцией того, кто к нему обращается, или невнимательного отношения с их стороны. Таким образом, наиболее характерный симптом тугоухости, обусловленной воздействием шума, не признается в качестве такового.
Эффект от тугоухости, как правило, ощущается за пределами рабочего места, в рамках семьи. Соответственно, проблемы не связываются с воздействием шума в производственных условиях и не обсуждаются с коллегами по работе. Признание проблем со слухом обычно возникает после упреков со стороны семьи больного и негативных высказываний коллег. Работники, страдающие нейросенсорной тугоухостью, часто нарушают общепринятые в обществе нормы, например, слишком громко разговаривают, часто обращаются с просьбой к собеседникам повторить сказанное, сильно увеличивают громкость теле- и радиоаппаратуры. Часто на этой почве возникают производственные конфликты. Ведь коллеги, не страдающие снижением слуха, часто выражают свое явное недовольство в отношении своих «шумных» коллег.
Как правило, лица, страдающие из-за тугоухости, возникшей под воздействием производственных факторов, не признают наличие профессионального заболевания до тех пор, пока это не станет явно и очевидно для окружающих. Обычно это происходит тогда, когда такой работник, начинает замечать за собой привычку постоянно просить людей повторить сказанное. Однако, даже на этом этапе жертвы тугоухости, возникшей под воздействием производственных факторов, не хотят смириться с потерей ими слуха и продолжают работать несмотря на наличие профессионального заболевания.
Упреки, возникающие из-за симптомов глухоты, являются отражением крайне негативной оценки, которая ассоциируется с глухотой. Работники, у которых проявляются признаки глухоты, рискуют получить статус ненормальных, неспособных, преждевременно состарившихся или калек ― короче говоря, они рискуют стать так называемыми социальными маргиналами в трудовых коллективах. Создание своего собственного негативного имиджа такими работниками становится все более интенсивным по мере того как продолжает развиваться тугоухость. Они явно не хотят принимать этот облик и, соответственно, признавать симптомы тугоухости. Это заставляет их приписывать свои проблемы в области слуха и общения другим факторам и оставаться пассивными перед лицом этих факторов.
Большинство людей, страдающих от тугоухости, вызванной производственными факторами, не получают консультации в специалистов медицинских учреждений, они не обращаются с просьбами улучшить условия труда на своих рабочих местах, отказываются обсуждать с коллегами и членами семьи перечень возможных корректирующих мероприятий. Больные нейросенсорной тугоухостью воспринимают свои проблемы со слухом пассивно и всячески стараются избегать ситуации, в которых могут выявиться их недуг может привлечь всеобщее внимание.
Когда проблемы со слухом у таких больных достигают той стадии, когда их уже невозможно отрицать или преуменьшить, данные работники начинают скрывать эти проблемы. Это неизбежно приводит к изоляции от других членов коллектива со стороны работника и исключения его из ранее привычного круга профессионального общения. Окружающие часто объясняют замкнутость коллеги недостаточным интересом к общению, но не его недугом ― тугоухостью. В результате страдающему коллеге не предлагается квалифицированная медицинская помощь, он оказывается в тупике и не знает, как можно с этой проблемой справиться.
Сокрытие работником своих проблем со здоровьем может быть настолько успешным, что члены семьи и сослуживцы, например, могут даже не осознавать обидный для «глухого» коллеги характер их шуток, вызванных симптомами глухоты.
Поэтому вопросам социальной адаптации работников, которые имеют профессиональные заболевания органов слуха, должно уделяться особое внимание. Страдающий коллега не должен чувствовать иронического отношения коллег. В свою очередь такому работнику должна быть своевременно оказана квалифицированная медицинская помощь, подобран эффективный слуховой аппарат. На рабочем месте должен быть проведен комплекс мероприятий по снижению уровня производственного шума ― должны быть внедрены коллективные средства защиты от шума, специальное оборудование, эффективные средства индивидуальной защиты.
ЭФФЕКТИВНЫЕ МЕРЫ ПРОФИЛАКТИКИ ВРЕДНОГО ВОЗДЕЙСТВИЯ ШУМА НА ЗДОРОВЬЕ РАБОТНИКОВ ПРЕДПРИЯТИЙ
На современном этапе развития технического прогресса, внедрения новых прогрессивных технологий и производств особенно остро встает вопрос организации технологических процессов, которые характеризуются низкими вибро-акустическими показателями, способствующими на долгие годы сохранить здоровье работников, снизить риски возникновения профессиональных заболеваний. Поэтому при строительстве производственных зданий и сооружений, оснащении цехов, технологических площадок, проектировании, изготовлении и эксплуатации машин, а также при организации рабочих мест следует принимать все необходимые меры по снижению производственного шума, воздействующего на человека, до значений, не превышающих допустимые.
Эффективная и качественная защита от возможных источников шума должна обеспечиваться разработкой особой шумобезопасной техники, применением средств и методов коллективной защиты, в том числе строительно-акустических установок и приспособлений (шумопоглотителей, глушителей, защитных экранов, кожухов), повсеместным использованием эффективных средств индивидуальной защиты органов слуха работников.
В первую очередь следует использовать средства коллективной защиты. Это особенно актуально в условиях практически повсеместного продолжения использования устаревшего оборудования.
― Как на практике можно минимизировать риски повреждения органов слуха работников шумных производств?
― Важными средствами профилактики заболеваний, вызываемых воздействием интенсивного производственного шума, являются индивидуальные средства защиты от шума ― противошумы, которые нужно применять в случаях превышения допустимого уровня шума на рабочих местах, а также регламентированное по времени, непродолжительное пребывание рабочего в условиях интенсивного шума по условиям технологии производства.
― Какие средства индивидуальной защиты наиболее эффективны?
― На практике широко применяются такие индивидуальные средства защиты от шума, как противошумные вкладыши и наушники, а также шлемы. К противошумам предъявляется ряд требований, главными из которых являются: эффективность ослабления шума, удобное и безвредное пользование и соответствие современному конструированию. Однако важно понимать, что применение средств индивидуальной защиты органов слуха связано с известной степенью дискомфорта. Поэтому важно разъяснять работающим, что пользование индивидуальными средствами защиты от шума требует определенного времени на привыкание. Необходимо также помнить о том, что противопоказанием к применению средств индивидуальной защиты от шума (кроме вкладышей «Беруши») являются воспалительные заболевания наружного и среднего уха, кожи лица и головы. Опыт показывает, что успешное внедрение в практику борьбы с неблагоприятным воздействием шума индивидуальной защиты, отвечающей гигиеническим требованиям, резко снижает, а в ряде случаев и исключает риск развития профессиональной нейросенсорной тугоухости.
― Какие технологии снижения акустического шума применяются на современных технологических производствах? Какие виды коллективных средств защиты от шума получили распространение?
― По отношению к источнику возбуждения шума коллективные средства защиты подразделяются на средства, снижающие шум в источнике его возникновения, и средства, снижающие шум на пути его распространения от источника до защищаемого объекта. Снижение шума в источнике осуществляется за счет улучшения конструкции машины или изменения технологического процесса. Средства, снижающие шум в источнике его возникновения в зависимости от характера шумообразования подразделяются на средства, снижающие шум механического происхождения, аэродинамического и гидродинамического происхождения, электромагнитного происхождения. Методы и средства коллективной защиты в зависимости от способа реализации подразделяются на строительно-акустические, архитектурно-планировочные и организационно-технические и включают изменение направленности излучения шума, рациональную планировку предприятий и производственных помещений, акустическую обработку посещений, применения эффективных звукоизоляционных материалов.
К архитектурно-планировочным решениям также относится создание санитарно-защитных зон вокруг предприятий. По мере увеличения расстояния от источника уровень шума уменьшается. Поэтому создание санитарно-защитной зоны необходимой ширины является наиболее простым способом обеспечения санитарно-гигиенических норм вокруг предприятий. Выбор ширины санитарно-защитной зоны зависит от установленного оборудования, например, ширина санитарно-защитной зоны, например, вокруг крупных тепловых электростанций может составлять несколько километров. Для объектов, находящихся в черте города, создание такой санитарно-защитной зоны порой становится неразрешимой задачей. Сократить ширину санитарно-защитной зоны можно уменьшением шума на путях его распространения.
ПРИМЕНЕНИЕ ЭФФЕКТИВНЫХ СРЕДСТВ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ
Средства защиты органа слуха традиционно подразделяются по своему назначению и конструктивному исполнению подразделяются. На практике применяются средства защиты органов слуха следующих типов:

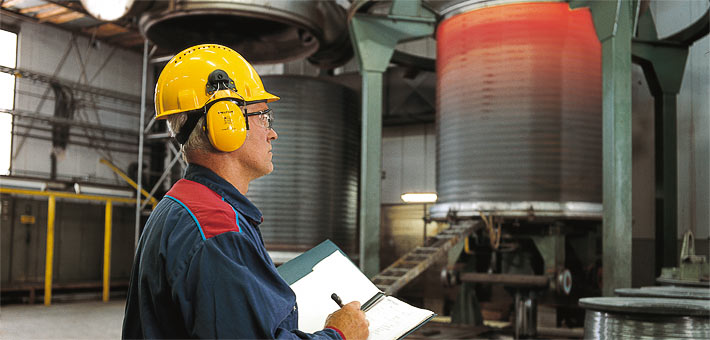

― противошумные наушники, состоящие из двух звукоизолирующих корпусов, полностью закрывающих ушные раковины и соединенные между собой прижимным устройством (по способу крепления на голове подразделяются на независимые, имеющие жесткое и мягкое оголовье, и встроенные в головной убор или в другое защитное устройство);
― противошумные вкладыши однократного и многократного пользования, заполняющие наружный слуховой канал или ушную раковину (конструктивно подразделяются на твердые, эластичные и волокнисты);
― противошумные шлемы ―средства индивидуальной защиты, в которых противошум с помощью специальных устройств крепится как снаружи (каска);
― специальные противошумные костюмы.
Средства индивидуальной защиты (далее ― СИЗ) от шума следует применять в тех случаях, когда безопасность работ не может быть обеспечена конструкцией оборудования, организацией производственных процессов, архитектурно-планировочными решениями и средствами коллективной защиты. СИЗ от шума предназначены для перекрывания наиболее чувствительного канала проникновения звука в организм человека ― уха. СИЗ, как правило, наиболее эффективны в области высоких частот, наиболее вредных и неприятных для человека. Применение СИЗ от шума способствует профилактике заболеваний, связанных с воздействием интенсивного шума (тугоухость, шумовая болезнь и др.) и улучшению работоспособности человека.
Вкладыши являются простейшим типом СИЗ. Обычно они изготавливаются из мягких эластичных материалов ― резины, пластмасс, различного волокна. Их вводят непосредственно в наружную (хрящевую) часть слухового прохода и оставляют там без дополнительных средств поддержания.
При правильном положении вкладыша воздушный объем между ним и барабанной перепонкой должен составлять примерно 0,5 куб. см. при поперечном сечении слухового прохода в костной части 0,5 кв. см. В этом случае замкнутая полость наружного слухового прохода вместе с барабанной перепонкой представляет собой резонатор, частота собственных колебаний которого приблизительно 1300 Гц.
Звуковая энергия, действующая на барабанную перепонку уха, складывается из трех основных составляющих: звука, прошедшего через щели между вкладышами и стенками наружного слухового прохода, колебаний самого вкладыша при его деформации, колебаний кожи и других тканей наружного слухового прохода. Из этих путей передачи звука основным является первый, причем наибольшее снижение эффективности вкладышей из-за него имеет место на высоких частотах.
При наличии заболеваний кожи наружного слухового прохода пользоваться вкладышами любого типа противопоказано. В этом случае следует применять наушники.
Противошумовая эффективность средств индивидуальной
защиты органов слуха
Тип СИЗ |
Эффективность, дБ, в частотном диапазоне, Гц |
20-100 |
100-800 |
800-8000 |
Свыше 8000 |
Вкладыши |
5-20 |
20-35 |
30-40 |
30-40 |
Наушники |
2-15 |
15-35 |
30-45 |
35-45 |
Наушники совместно с вкладышами |
15-25 |
25-45 |
30-60 |
40-60 |
Шлемы |
2-7 |
7-20 |
20-55 |
30-55 |

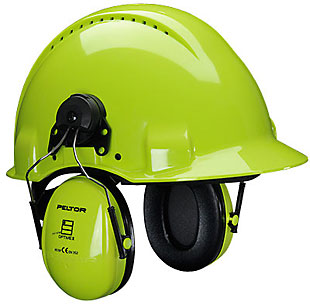

Наушники обычно состоят из двух корпусов и оголовья. Данные средства защиты изготавливают из пластмассы или металла, а внутри них для повышения эффективности помещают слой звукопоглощающего материала. Наушники, как правило, обладают большей эффективностью, чем вкладыши, в области средних и высоких частот. Однако в ряде случаев они неудобны в эксплуатации (наличие режима к околоушной области, запотевание кожи под наушниками при повышенной температуре и др.) и применяются когда требуется периодическое их использование.
Конструктивно шлемы закрывают большую часть головы и, как правило, защищают ее не только от шума, но и ушибов, холода и других возможных воздействий. Данные СИЗ целесообразно применять для защиты человека от особо интенсивного шума, когда он не только воспринимается непосредственно органом слуха, но и проникает в организм вследствие костной проводимости через кости черепа. Максимальная эффективность СИЗ достигается при совместном использовании наушников (шлемов) и вкладышей.
ПРИМЕНЕНИЕ ЭФФЕКТИВНЫХ СРЕДСТВ ЗВУКОИЗОЛЯЦИИ И ЗВУКОПОГЛОЩЕНИЯ
Для снижения шума на производстве применяются различные методы и средства в зависимости от возможности реализации в существующих условиях. Акустические средства защиты от шума в зависимости от принципа действия подразделяются на:
― средства звукоизоляции;
― средства звукопоглощения;
― средства виброизоляции;
― средства демпфирования;
― глушители шума.
Средства звукоизоляции в зависимости от конструкции подразделяются на:
― звукоизолирующие ограждения зданий и помещений;
― звукоизолирующие кожухи;
― звукоизолирующие кабины;
― акустические экраны, выгородки.
Средства звукопоглощения в зависимости от конструкции подразделяются на:
― звукопоглощающие облицовки;
― объемные (штучные) поглотители звука.
Средства виброизоляции в зависимости от конструкции подразделяются на:
― виброизолирующие опоры;
― упругие прокладки;
― конструкционные разрывы.
Средства демпфирования в зависимости от характеристики демпфирования подразделяются на линейные и нелинейные.
Средства демпфирования в зависимости от вида демпфирования подразделяются на: элементы с сухим трением, элементы с вязким трением, элементы с внутренним трением.
Архитектурно-планировочные методы защиты от шума включают в себя:
― рациональные акустические решения планировок зданий и генеральных планов объектов;
― рациональное размещение технологического оборудования, машин и механизмов;
― рациональное размещение рабочих мест;
― рациональное акустическое планирование зон и режима движения транспортных средств и транспортных потоков;
― создание шумозащищенных зон в различных местах нахождения человека.
Организационно-технические методы защиты от шума включают в себя:
― применение малошумных технологических процессов (изменение технологии производства, способа обработки и транспортирования материала и др.);
― оснащение шумных машин средствами дистанционного управления и автоматического контроля;
― применение малошумных машин, изменение конструктивных элементов машин, их сборочных единиц;
― совершенствование технологии ремонта и обслуживания машин;
― использование рациональных режимов труда и отдыха работников на шумных предприятиях.
Одним из самых эффективных технологических приемов борьбы с акустическим шумом на производстве является применение особых звукоизолирующих кабин и пультов дистанционного управления, позволяющих снизить воздействие вредного фактора на работников.
Установка звукоизолирующей кабины вокруг рабочего места человека является рациональным способом снижения шума в том случае, когда размеры источника шума очень велики или когда необходимое для работы пространство невелико.
Конструктивно кабины представляют собой изолированные помещения, выполненные из материалов, позволяющих обеспечить максимальную звукоизоляцию в широком диапазоне частот. В звукоизолирующих кабинах следует располагать пульты контроля и управления технологическими процессами и оборудованием – рабочие места мастеров и начальников цехов.
Внешнее звуковое поле кабины оператора образуется из прямого звука и звука, отраженного стенками кабины. Кроме того, звук в кабину может проникать и косвенными путями, например, через двери, щели, окна. Наличие щелей, незакрытых проемов резко уменьшает звукоизоляцию. Например, наличие в перегородке круглого отверстия диаметром 2 см ухудшает ее звукоизоляцию в области высоких частот на 10 дБ.
В зависимости от требуемой звукоизоляции кабины могут быть конструктивно спроектированы из обычных строительных материалов (кирпича, железобетона и т.п.) или иметь сборную конструкцию, собираемую из заранее изготовленных конструкций из стали, алюминия, пластика, фанеры и других листовых материалов на сборном или сварном каркасе. Звукоизолирующие кабины следует устанавливать на резиновых виброизоляторах для предотвращения передачи вибраций на ограждающие конструкции и каркас кабины.
Эффективность звукопоглощающих кабин в зависимости
от применяемых материалов конструкции
Конструкция и материал кабины |
Частота, Гц |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
1. Кирпичная с железобетонным и деревянным перекрытием |
10 |
14 |
14 |
17 |
21 |
21 |
21 |
23 |
2. Из пиломатериалов с одинарными окнами |
4 |
7 |
7 |
8 |
9 |
12 |
10 |
8 |
3. Стальной лист с минераловатной облицовкой |
6 |
8 |
10 |
20 |
24 |
26 |
32 |
31 |
Рассмотрим технические требования к конструкции звукоизоляции защитной кабины. Звукоизолирующая оболочка кабины состоит из стенок-панелей, каркаса и основания. Заданную геометрическую форму и жесткость оболочки обеспечивают стержневой каркас и рамное основание, которые должны выполняться из тонкостенных профилей, неразъемные соединения элементов каркаса и основания могут осуществляться сваркой, а разъемные ― болтовыми соединениями с жесткой фиксацией соединяемых элементов. Главную звукоизоляцию обеспечивают стенки панели.
Панель выполняется из тонкой металлической пластины с рамкой по контуру и, как правило, с ребрами жесткости. Панель необходимо облицевать с внутренней стороны звукопоглощающим материалом, закрытым оболочкой из пленки. Звукопоглощающий материал рекомендуется закрыть перфорированной зашивкой для предохранении его от механических повреждений. Перфорация ее должна составлять не менее 25% площади панели. На внешнюю сторону панели можно нанести вибропоглощающее покрытие, которое играет также и декоративную роль. Допустимо наносить покрытие и с внутренней стороны, если это технологически более целесообразно.
Основные требования ко всей конструкции звукоизолирующей оболочки состоят в том, чтобы конструкция обеспечивала необходимую звукоизоляцию главной части и всех элементов устройства, а также необходимую герметичность и виброизоляцию. Последнее требование часто бывает важно, невыполнение его может свести на нет все усилия по звукоизоляции. Для этого присоединение панелей к каркасу, крепление проходов коммуникаций и т.д. должны быть надежно уплотнены посредством прокладок из мягкой резины или другого уплотняющего акустического материала так, чтобы отсутствовали какие-либо отверстия и звуковые мостики.
Рассмотрим основные технические требования к конструкции глушителей шума. Глушитель ― устройство, служащее для преобразования энергии, устанавливаемое в конце газовыпускного тракта с целью снижения шума. Главное требование к конструкции глушителя ― максимально возможное снижение акустического шума. Кроме того, глушители шума должны иметь небольшие габаритные размеры, удобное расположение, небольшую металлоемкость, хорошую технологичность, высокую коррозионную стойкость и стабильную акустическую противошумовую эффективность.
Конструктивно и по своему практического назначению глушители шума принято подразделять на следующие классы: ― реактивные глушители (снижение шума достигается преимущественно за счет отражения звуковой энергии);
― абсорбционные глушители (звуковая энергия превращается в тепло в слое звукоизолирующего материала);
― комбинированные глушители (используется как свойство отражения звуковой энергии, так и звукопоглощения);
― активные глушители (принцип действия основан на суперпозиции и интерференции звуковых волн ― наложение в пространстве двух или нескольких звуковых волн, при котором в разных точках пространства получается ослабление результирующей волны);
― резонансные глушители (эффект достигается за счет использования резонансных объемов, настраиваемых на определенную длину волны, в которых происходит наложение волн в противофазе).
Реактивные (отражающие) глушители эффективны во всем спектре частот с чередующимися провалами, абсорбционные (поглощающие) глушители эффективны на средних и высоких частотах, активные снижают шум только в низкочастотной области, а резонансные ― в узкой полосе частот. Еще одним видом эффективных акустических защитных средств являются специальные акустические экраны. Они предназначены для снижения шума, создаваемого различными источниками, на рабочих местах и в зоне жилой застройки. Снижение уровней шума происходит за счет поглощения, ослабления при прохождении через экран и отражения звука от конструкций акустических экранов. Акустические экраны согласно существующей классификации являются средством звукоизоляции и служат для снижения шума на пути его распространения от источника к защищаемому объекту. Звукоизолирующий эффект акустических экранов определяется созданием зоны акустической тени за ним. При этом наблюдается частичное огибание звуковой волной акустического экрана за счет явления акустической дифракции. Дифракция происходит как через верхнее, так и через боковые ребра экрана.
Основным геометрическим параметром, от которого зависит эффективность акустического экрана, является угол дифракции защитной поверхности. Доказано, что при изменении угла дифракции от 5° до 90° максимальная эффективность возрастает на 10 дБ. С удалением от акустического экрана защитная эффективность устройства падает и на расстояниях, превышающих его минимальный размер в 4-6 раз, приближается к нулю.
В настоящее время для снижения шума в окружающей среде применяются десятки самых различных конструкций акустических экранов, в которых используются принципы отражения и поглощения звука. В зависимости от конструктивного исполнения и достигаемого эффекта шумоглушения все экранирующие сооружения подразделяются на экраны-барьеры (стенки), экраны-туннели, бермы и комбинированные экраны.
Чаще всего на практике для снижения шума находят применение акустические экраны, устанавливаемые вокруг источников шума. Они обеспечивают заметное снижение шума в окружающей среде. Такие защитные экраны устанавливаются со всех сторон вокруг источников шума, обеспечивая перекрытие путей его распространения в окружающую производственную среду, в то же время давая свободный доступ обсуживающего персонала к защитным устройствам и свободный забор воздуха из окружающего пространства. В практике шумозащиты находят в основном применение П-образные защитные экраны, закрывающие защищаемую установку с трех сторон, при этом верхняя часть П-образной конструкции направлена в сторону защищаемого объекта.
По материалам журнала «Охрана труда и пожарная безопасность».
